JIS及びＡＮＳＩ規格に準拠し、一般に良く利用される伝動用ローラチェーンです。


　。

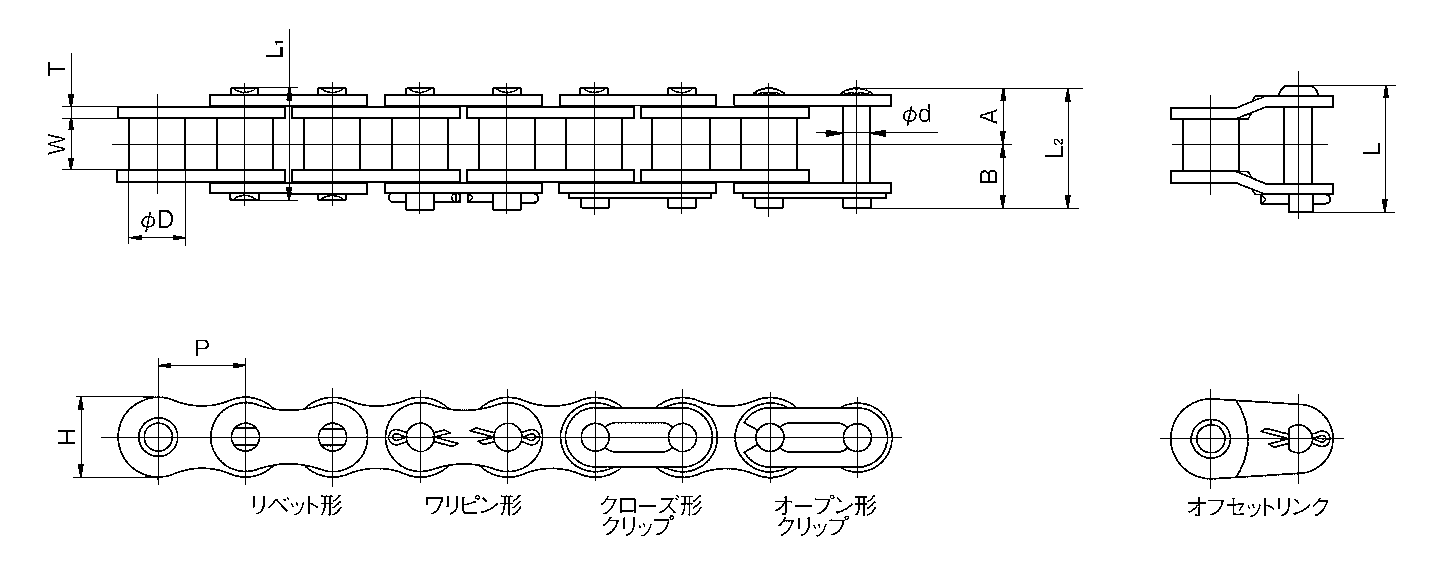

寸法表　　（単位 mm)　　　　　　　標準伝動用ローラチェーンの１列用寸法表　　と　多列用寸法表　を掲載しています

ﾁｪｰﾝ番号		ピッチ P	内ﾘﾝｸ 内幅 W	ローラ 外径 D	ピ　　　　　　ン						ﾘﾝｸﾌﾟﾚｰﾄ		JIS引張強さ		平均引張強さ		最大許容張力		概略 質量 kg/m	1ﾕﾆｯﾄ ﾘﾝｸ数
KCM	J I S ANSI				径 d	A	B	(A+A) L1	(A+B) L2	ｵﾌｾｯﾄ L	厚さ T	幅 Ｈ	kN	kgf	kN	kgf	kN	kgf
25	25	6.35	3.18	3.30	2.31	3.80	4.80	7.60	8.60	-	0.75	5.8	3.6	367	4.4	450	0.64	65	0.13	480
35	35	9.525	4.78	5.08	3.59	5.70	7.10	11.40	12.80	13.65	1.25	8.8	8.7	887	10.8	1100	2.16	220	0.33	320
41	41	12.70	6.38	7.77	3.59	6.52	7.93	13.05	14.45	14.95	1.25	9.5	7.4	755	11.8	1200	2.26	230	0.40	240
40	40	12.70	7.95	7.92	3.97	8.02	9.53	16.05	17.55	18.95	1.5	11.7	15.2	1,550	18.1	1850	3.63	370	0.61	240
50	50	15.875	9.53	10.16	5.09	10.15	11.60	20.30	21.75	23.00	2.0	14.6	24.0	2,447	29.9	3050	6.37	650	1.01	192
60	60	19.05	12.70	11.91	5.96	12.65	14.15	25.30	26.80	29.45	2.4	17.5	34.2	3,487	41.2	4200	8.83	900	1.49	160
80	80	25.40	15.88	15.88	7.94	16.10	19.20	32.15	35.25	36.90	3.2	23.0	61.2	6,241	72.6	7400	14.71	1500	2.50	120
100	100	31.75	19.05	19.05	9.54	20.10	23.05	40.20	43.15	45.05	4.0	28.9	95.4	9,728	112.8	1500	22.56	2300	3.85	96
120	120	38.10	25.40	22.23	11.11	25.20	28.60	50.40	53.80	55.90	4.8	35.0	137.1	13,980	156.9	16000	30.40	3100	5.66	80
140	140	44.45	25.40	25.40	12.71	27.30	31.30	54.60	58.60	60.50	5.6	40.7	185.9	18,957	210.8	21500	40.21	4100	7.19	68
160	160	50.80	31.75	28.58	14.29	32.45	37.15	64.90	69.60	71.85	6.4	46.7	244.6	24,942	269.7	27500	52.96	5400	9.63	60
200	200	63.50	38.10	39.68	19.85	39.65	46.65	79.30	86.30	89.20	8.0	58.4	381.7	38,924	470.7	48000	71.59	7300	15.97	48

引張り強さ換算　　1kN(ｷﾛﾆｭｰﾄﾝ）=101.97162kgf 　1kgf=0.00980665kN

＜ 注意 ＞

1. KCM25のｵﾌｾｯﾄﾘﾝｸは２ピッチ形です。
2. KCM25とKCM35はﾌﾞｼｭﾄﾞﾁｪｰﾝです。ローラはありません。（ﾛｰﾗ径寸法はﾌﾞｼｭ径を表示しています。）
3. KCM25〜KCM60の継手ﾘﾝｸはｸﾘｯﾌﾟ形です。（KCM40〜KCM60には、ｵｰﾌﾟﾝｸﾘｯﾌﾟ形,ｸﾛｰｽﾞﾄﾞｸﾘｯﾌﾟ形の2種類をご用意しています。）
　　KCM80以上の継手ﾘﾝｸは割りﾋﾟﾝ形です。
4. JIS引張強さは、最小引張り強さとなります。

ご使用に際しては、カタログやパンフレットのローラチェーンの選定および保守点検の項目を参考にして下さい。
