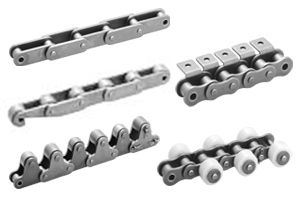

小型传送链条
JIS规格的带有附件标准型链条、双节距型链条，可以安装板条、搬运用板、还可安装销轴、杆等功能。适应客户多方面需求。
树脂滚子型的双节距链、输送链、增速链等可以把商品托板直接放在上面搬送。
根据用途可以提供A1、A2、K1、K2附件、双侧滚子、顶部滚子、免加油、不锈钢、电镀等链条。
小型输送链条产品详情 说明书下载
小型输送双节距链条（标准）
小型输送用双节距链条有S型（型号末尾加0）和R型（型号末尾加2）两种类型。可安装各种附件作为高精度的小型传动链条使用。
也有镀镍型、不锈钢型。
链条型号 KCM C2040～C2120H、KCM C2042～C2122H
小型输送双节距链条（DL）
把R型滚子材质换成树脂的双节距链条，降低了链条重量和运转声音。跟标准链条一样也有带附件型、镀镍型、不锈钢型。
链条型号 KCM C2042 DL, C2052 DL, C2062 DL, C2062H DL, C2082 DL, C2082H DL, C2102H DL, C2122H DL
带附件滚子链条（A、K型）
精加工附件传动链条最适用于小节距高精度搬送的场合。
- 标准附件
- A-1附件、K-1附件、SA-1附件、SK-1附件。
链条型号 KCM 25, 35, 40, 50, 60, 80, 100, 120
- 宽幅附件
- WA-1、WA2附件、WK-1 WK-2附件、WSA-1 WSA2附件、WSK-1WSK-2附件
链条型号 KCM 40, 50, 60, 80
带附件的双节距链条（A、K型）
精加工带附件双节距传动链条最适用于高精度搬送的场合。
- 标准附件
- A-1附件、K-1附件、SA-1附件、SK-1附件
链条型号 KCM C2040～C2120H, KCM C2042～C2122H
带附件滚子链条（EP型）
EP型链条是把标准链条的销轴直接加长变成延长销链条。
- EP附件链条
- EP附件向内侧、2条链条并列，可在EP附件上安装管筒、金属工具等使用。
链条型号 KCM 40, 50, 60, 80, 100, 120, 140, 160
带附件双节距链条（EP、G型）
EP、G型链条是把双节距链条的销轴直接加长变成延长销链条。
- EP附件链条
- EP附件向内侧、2条链条并列，可在EP附件上安装管筒、金属工具等使用。
- G附件
- G附件是在链板中心打孔，利用G附件的孔，2条链条并列与固定销、固定杆组装加宽幅度使用。（注意：R型滚子链条使用时要注意链轮）
链条型号 KCM C2040～C2120H, KCM C2042～C2122H
双侧带滚子链条
在持续运转的链条上面，搬送输送物的存储器能自由转动的链条。双侧滚子有铁制、树脂、橡胶。请按输送种类选定。
链条型号 KCM 40, 50, 60, 80
双侧双节距带滚子链条
R滚子型的链条与标准铁制双侧滚子链条一样有树脂、橡胶。按
输送物和环境条件选用。
链条型号 KCM C2040～C2120H, KCM C2042～C2122H
顶部滚子链条
在链条节距中心上方安装搬送用滚子，与双侧滚子链条一样，搬送存储器累加运行。（累积比率）
- 顶部滚子安装间隔1P场合
- 顶部滚子安装间隔2P场合
链条型号 KCM 40, 50, 60, 80, 100
链条型号 KCM C2040～C2100H, KCM C2042～C2102H
带内缘翻边附件双节距链条
附件做内缘翻边、丝锥加工的双节距链条，板条等安装简单。
标准附件：A-1附件、A-2附件、SK-1附件、K-2附件
链条型号 KCM C2040～C2080H, KCM C2042～C2082H
顶板卡扣链条
只需安装树脂的附件作为简单的斯科特传动链条使用。SUC型因其横向弯曲的构造能够实现曲线运动。 注：受后弯量的限制请注意回程设计。链条型号
SU形：直线搬送型用 KCM 40SU, 60SU
SUC形：曲线搬送型 KCM 60SUC
免加油型链条
KCM免加油链条是使用特殊含油套筒、带有自己润滑性能无需保养的链条。給无需加油或是中途加油不方便的场合请选用。給油を嫌う場合や途中給油が困難な場所にご使用ください。
- KCM免加油型链条有NL和SL两种。
NL：因为带有滚子，与链轮咬合是顺畅。
SL：链条采用厚厚的烧结套筒，浸油较多。 - 备有镀镍样式和带各种附件的免加油链条。
- 请在链条的速度は150m/min以下使用。
- 一般使用温度范围是－10℃～＋150℃。
链条型号
NL双节距链条： KCM C2040 NL～C2080NL, KCM C2042 NL～C2082 NL
SL双节距链条： KCM C2040 SL～C2080 SL, KCM C2042 SL～C208 SL
NL滚子链条： KCM C40 NL～C80NL
NL小判型滚子链条： KCM C40 FNL～C80 FNL
耐热耐腐食不锈钢（SOS）免加油链条
SOS链条的特长
- 免加油无需对链条注油。设备不会因为加油产生污染，可以保持清洁干净的工作环境。（*1）（*2）
- 使用NSF-H1（认证的食品级）润滑油（该润滑油即使突发性碰触到食品也不会影响食品安全）。工业专用润滑油也有。
- 与普通链条上使用的标准附件通用。
- 单排，双排链条也都可配用标准的链轮。
链条在低温、高温（-20℃~400℃）范围使用。
*1.普通不锈钢链在使用上没有问题的话允许加油。
*2.在完全要求无油的条件下不建议使用。
*3.为了充分发挥含油套筒的性能最好在-10℃~250℃的范围内使用。
在灰尘环境中会加快磨损。而且在有水的环境下及高温等环境中含油套筒中油容易渗出，导致使用寿命下降。
链条型号
不锈钢（SOS）链条：KCM C40 SOS～C80 SOS, KCM C2040 SOS～C2080 SOS, KCM C2042 SOS～C2082 SOS
耐热耐腐食不锈钢（SS）免加油双节距链条
全部部品采用SUS304（18Cr-8Ni）奥氏体钢系的不锈钢。适
用于耐热性（－20～400℃）耐腐食性和要求美观的环境。
注：KCM不锈钢双节距链条因进行了冷加工处理稍带有磁性。
链条型号
不锈钢（SS）双节距链条KCM C2040 SS～C2100H SS, KCM C2042 SS～C2102H SS
强力型不锈钢（AS）免加油双节距链条
AS链条把SS链条的销轴和滚子换成了加强硬化系的不锈钢，大大提高了许容张力。
耐最大许容张力是SS链条的1.5倍，适用于SS链条许容张力不足的场合。
（注）：耐腐食性比SS链条稍差一些。
链条型号
强力不锈钢（AS）双节距链条： KCM C2040 AS～C2080 AS
侧弯链条（SB）
横向弓状弯曲的链条。
使用标准链轮可轻松实现曲线运动。
链条型号
滚子链条型号： KCM 40 SB～80 SB
双节距链条型号
S滚子型： KCM C2040 SB～C2080H SB
R滚子型： KCM C2042 SB～C2082H SB
空心销轴链条 （HP）
用中空销轴（空心销轴）连接成的链条，因用空心销轴链接可简单安装各类附件。备有不锈钢、各种表面处理型链条。
可配用标准及双节距链条专用的链轮。
链条型号
滚子链条型号：KCM 40 HP～80 HP
双节距链条型号
S滚子型： KCM C2040 HP～C2080 HP
R滚子型： KCM C2042 HP～C2082 HP
输送链条（CY）
代替了顶部滚子链条的新型自由传动链条。因搬送用滚子安置在间距线上，输送时比顶部滚子链条更稳定。
滚子材质有树脂（DN）、导电型树脂（DNC）铁制（HS），请根据荷重条件选用。
链条型号
输送链条型号： KCM CY2030 (DN・DNC・HS) ～CY2060 (DN・DNC・HS)
增速链条（CZ）
由于特殊滚子构造，链条的速度约为托板的速度1/2.5倍。因此适用于运转静音场合。
还有、用于一般传动链条不能实现的，需要存储器上升高性能的搬送、停止反复运转的生产线。
与输送链条一样请根据荷重乱条件选用。
滚子材质有低负荷树脂（DP）、低负荷导电型树脂（DPC）、中负荷树脂（DN）中负荷导电型树脂（DNC）高负荷铁制（HS）
链条型号
增速链条型号： KCM CY2030 (DP・DPC・DN・DNC・HS) ～CY2060 (DP・DPC・DN・DNC・HS)
小型输送链条的选定
小型输送链条的选定
小型输送链条按下列方法选定。
- 按搬送方法先假定链条的型号
- 确认滚子的许容荷重
- 作用在 链条上的最大张力
- 确认输送条件
- 确定链条型号
链条选定后，润滑方法及适合润滑油选定资料请参阅滚子链条选定页面。
